NCERT Class 7 Science Chapter 14 विद्युत धारा एवं उसके प्रभाव
NCERT Solutions for Class 7 Science Chapter 14 विद्युत धारा एवं उसके प्रभाव
विद्युत परिपथ के निम्नलिखित घटकों को दर्शाने वाले प्रतीक अपनी नोटबुक में बनाएँ: संयोजक तार, 'ऑफ़' स्थिति में स्विच , बल्ब, सेल, 'ऑन' स्थिति में स्विच और बैटरी ।
उत्तर:
प्रश्न 2.
नीचे दिए गए चित्र में दर्शाए गए परिपथ को निरूपित करने के लिए परिपथ आरेख बनाइए।
उत्तर:
प्रश्न 3.
दी गई आकृति में एक बोर्ड पर लगे चार सेल दिखाए गए हैं। रेखाएँ खींचकर बताइए कि आप चार सेल की बैटरी बनाने के लिए उनके टर्मिनलों को तारों से कैसे जोड़ेंगे।
उत्तर:
प्रश्न 4.
दिए गए चित्र में दिखाए गए परिपथ में बल्ब नहीं जल रहा है। क्या आप समस्या की पहचान कर सकते हैं? बल्ब को चमकाने के लिए परिपथ में आवश्यक परिवर्तन करें।
उत्तर:
दोनों सेलों के धनात्मक टर्मिनल एक साथ हैं, इसलिए बल्ब नहीं जल रहा है। बल्ब को चमकाने के लिए सेलों को इस प्रकार रखना चाहिए कि एक सेल का धनात्मक टर्मिनल दूसरे सेल के ऋणात्मक टर्मिनल के पास हो।
प्रश्न 5.
विद्युत धारा के कोई दो प्रभाव बताइए।
उत्तर:
विद्युत धारा के प्रभाव हैं:
- ताप प्रभाव
- चुंबकीय प्रभाव
प्रश्न 6.
जब किसी तार में धारा प्रवाहित की जाती है, तो पास में रखी दिशासूचक सुई अपनी उत्तर-दक्षिण स्थिति से विक्षेपित हो जाती है। व्याख्या कीजिए।
उत्तर:
जब सुई को धारावाही तार के पास रखा जाता है, तो धारा के चुंबकीय प्रभाव के कारण यह विक्षेपित हो जाती है। दिशासूचक की सुई एक पतले चुंबक से बनी होती है और जब यह धारावाही तार, जो चुंबक की तरह कार्य करता है, के संपर्क में आती है, तो समान ध्रुव एक-दूसरे को प्रतिकर्षित करते हैं और विपरीत ध्रुव एक-दूसरे को आकर्षित करते हैं। इसलिए सुई विक्षेपित हो जाती है।
प्रश्न 7.
क्या नीचे दिखाए गए परिपथ में स्विच बंद करने पर कम्पास की सुई विक्षेपित होगी?
उत्तर:
कम्पास की सुई विक्षेपित नहीं होती क्योंकि इसमें कोई बैटरी या धारा का कोई स्रोत नहीं है।
प्रश्न 8.
रिक्त स्थान भरें:
a. सेल के प्रतीक में लंबी रेखा उसके ………………… टर्मिनल को दर्शाती है।
b. दो या दो से अधिक सेलों के संयोजन को ………………… कहा जाता है।
c. जब रूम हीटर में करंट को 'ऑन' किया जाता है, तो यह ………………… करता है।
d. विद्युत धारा के तापन प्रभाव पर आधारित सुरक्षा उपकरण को ………………… कहा जाता है।
उत्तर:
a. धनात्मक,
b. बैटरी,
c. लाल गर्म हो जाता है और ऊष्मा उत्सर्जित करता है
d. फ्यूज
प्रश्न 9.
यदि कथन सत्य है तो 'T' और यदि असत्य है तो 'F' अंकित कीजिए:
a. दो सेल की बैटरी बनाने के लिए, एक सेल के ऋणात्मक टर्मिनल को दूसरे सेल के ऋणात्मक टर्मिनल से जोड़ा जाता है। (T/F)
b. जब फ्यूज में विद्युत धारा एक निश्चित सीमा से अधिक हो जाती है, तो फ्यूज तार पिघल कर टूट जाता है। (T/F)
c. विद्युत चुंबक लोहे के टुकड़े को आकर्षित नहीं करता है। (T/F)
d. विद्युत घंटी में विद्युत चुंबक होता है। (T/F)
उत्तर:
a. F,
b. T,
c. F,
d. T
प्रश्न 10.
क्या आपको लगता है कि कूड़े के ढेर से प्लास्टिक की थैलियों को अलग करने के लिए विद्युत चुंबक का उपयोग किया जा सकता है? व्याख्या कीजिए।
उत्तर:
विद्युत चुंबक केवल चुंबकीय पदार्थों को ही आकर्षित कर सकते हैं। प्लास्टिक की थैली एक अचुंबकीय पदार्थ है और विद्युत चुंबक द्वारा आकर्षित नहीं होगी। इसलिए, कूड़े के ढेर से प्लास्टिक की थैलियों को अलग करने के लिए विद्युत चुंबक का उपयोग नहीं किया जा सकता है।
प्रश्न 11.
एक इलेक्ट्रीशियन आपके घर में कुछ मरम्मत का काम कर रहा है। वह फ्यूज की जगह तार लगाना चाहता है। क्या आप इससे सहमत हैं? अपने उत्तर के लिए कारण बताइए।
उत्तर:
नहीं, हम फ्यूज की जगह तार लगाने के लिए सहमत नहीं होंगे। फ्यूज में लगे तारों का गलनांक विशिष्ट होता है। इसलिए शॉर्ट सर्किट से बचने के लिए हमें अपने घरों में हमेशा ISI मार्क वाले फ्यूज का इस्तेमाल करना चाहिए।
प्रश्न 12.
ज़ुबैदा ने चित्र में दर्शाए गए सेल होल्डर, एक स्विच और एक बल्ब का उपयोग करके एक विद्युत परिपथ बनाया। जब उसने स्विच को 'ON' स्थिति में रखा, तो बल्ब नहीं जला। परिपथ में संभावित दोषों की पहचान करने में ज़ुबैदा की सहायता करें।
उत्तर:
सेल ठीक से जुड़े होने चाहिए। एक सेल का धनात्मक टर्मिनल दूसरे सेल के ऋणात्मक टर्मिनल के श्रेणीक्रम में होना चाहिए। स्विच ठीक से बंद होना चाहिए और फ्यूज हुए बल्ब का उपयोग नहीं करना चाहिए। तब, बल्ब निश्चित रूप से जलेगा।

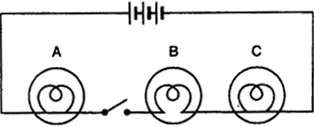

प्रश्न 13.
नीचे दी गई आकृति में दर्शाए गए परिपथ में,
a. क्या स्विच के 'ऑफ' स्थिति में होने पर कोई भी बल्ब चमकेगा?
b. स्विच को 'ऑन' स्थिति में ले जाने पर बल्ब A, B और C के चमकने का क्रम क्या होगा?
उत्तर:
a. नहीं, जब स्विच 'ऑफ' स्थिति में होता है, तो परिपथ में धारा प्रवाहित नहीं होती है। इसलिए, कोई भी बल्ब नहीं चमकेगा। b. बल्ब एक साथ चमकेंगे। जब स्विच को 'ऑन' स्थिति में ले जाया जाता है, तो सभी बल्ब एक साथ चमकेंगे। ऐसा इसलिए है क्योंकि वे सभी एक ही बैटरी और स्विच
से जुड़े हैं ।
एनसीईआरटी विस्तारित शिक्षण गतिविधियाँ और परियोजनाएँ
प्रश्न 1.
20, 40, 60 और 80 फेरों वाले चार विद्युत चुम्बक बनाएँ। इन्हें एक-एक करके दो सेल वाली बैटरी से जोड़ें। विद्युत चुम्बक को पिनों के एक डिब्बे के पास लाएँ। इसके द्वारा आकर्षित पिनों की संख्या गिनें। विद्युत चुम्बकों की शक्तियों की तुलना करें।
संकेत:
80 फेरों वाला विद्युत चुम्बक सबसे अधिक पिनों को आकर्षित करेगा, उसके बाद 60 फेरों वाला, फिर 40 फेरों वाला और अंत में 20 फेरों वाला, सबसे कम पिनों को आकर्षित करेगा। ऐसा इसलिए है क्योंकि कुंडली में फेरों की संख्या बढ़ने पर विद्युत चुम्बक की शक्ति बढ़ जाती है।
प्रश्न 2.
विद्युत चुंबक का उपयोग करके, आप नीचे दिए गए चित्र में दिखाए अनुसार रेलवे सिग्नल का एक कार्यशील मॉडल बना सकते हैं।
संकेत:
एक मॉडल रेलवे सिग्नल बनाने के लिए, आपको एक लोहे की कील, एक धागा, प्लाईवुड के दो टुकड़े, एक पेपर क्लिप, एक बैटरी, एक पेंसिल और तांबे के तार की लंबाई की आवश्यकता होगी। प्लाईवुड के दो टुकड़ों को एक दूसरे के साथ फिट करें। वे एक दूसरे के लंबवत होने चाहिए। धागे के माध्यम से कील बांधें और धागे को ऊर्ध्वाधर प्लाईबोर्ड पर ठीक करें। एक कार्ड लें और एक सिग्नल आर्म को काट लें और पेपर क्लिप की मदद से इसे जबड़े के ऊपरी सिरे पर ठीक करें। अब, पेंसिल लें और इसके चारों ओर कुछ तांबे के तार लपेटें, एक खोखली कुंडली बनाएं। दोनों सिरों पर अतिरिक्त तांबे का तार होना चाहिए। कुंडली को क्षैतिज प्लाईवुड पर रखें और इसे बैटरी से कनेक्ट करें। कुंडली के अंदर एक लोहे की कील को ढीला ढंग से डालें।
प्रश्न 3.
किसी बिजली की दुकान पर जाएँ। किसी मैकेनिक से विभिन्न प्रकार के फ़्यूज़ और MCB दिखाने और उनकी कार्यप्रणाली समझाने का अनुरोध करें।
संकेत:
इसे स्वयं करें।
अतिरिक्त महत्वपूर्ण प्रश्न एवं उत्तर
अति लघु उत्तरीय प्रश्न
प्रश्न 1.
सरल विद्युत परिपथ के घटक क्या हैं?
उत्तर:
बैटरी , तार, चाबी और बल्ब सरल विद्युत परिपथ के घटक हैं।
प्रश्न 2. बैटरी
का प्रतीक चिन्ह बताइए ।
प्रश्न 3.
क्या परिपथ खुला होने पर बल्ब चमकता है?
उत्तर:
नहीं, परिपथ खुला होने पर बल्ब नहीं चमकता।
प्रश्न 4.
विद्युत के क्या प्रभाव हैं?
उत्तर:
विद्युत धारा के प्रवाह से चालक पर निम्नलिखित प्रभाव पड़ते हैं:
- ताप प्रभाव
- रासायनिक प्रभाव
- चुंबकीय प्रभाव
प्रश्न 5.
किसी तार में उत्पन्न ऊष्मा किन कारकों पर निर्भर करती है?
उत्तर:
यह तार की सामग्री, लंबाई और मोटाई पर निर्भर करती है।
प्रश्न 6.
विद्युत धारा और विद्युत परिपथ में अंतर बताइए।
उत्तर:
विद्युत धारा आवेशों का प्रवाह है। लेकिन विद्युत परिपथ वह बंद पथ है जिसमें विद्युत धारा प्रवाहित होती है।
प्रश्न 7.
विद्युत सेल क्या है?
उत्तर:
यह एक ऐसा उपकरण है जो कुछ रासायनिक अभिक्रियाओं के कारण विद्युत आवेश उत्पन्न करता है।
प्रश्न 8.
विद्युत बल्ब विद्युत धारा के किस गुण पर कार्य करता है?
उत्तर:
विद्युत धारा का तापीय प्रभाव।
प्रश्न 9.
MCB का पूर्ण रूप क्या है?
उत्तर:
मिनिएचर सर्किट ब्रेकर।
प्रश्न 10.
सीएफएल का पूरा नाम लिखिए।
उत्तर:
कॉम्पैक्ट फ्लोरोसेंट लैंप।
प्रश्न 11.
ओपन सर्किट से आप क्या समझते हैं?
उत्तर:
ओपन सर्किट का अर्थ है कि स्विच 'ऑन' स्थिति में है।
प्रश्न 12.
बंद परिपथ से आप क्या समझते हैं?
उत्तर:
बंद परिपथ का अर्थ है कि स्विच चालू स्थिति में है।
प्रश्न 13.
विद्युत घंटी में विद्युत धारा का कौन सा प्रभाव प्रयुक्त होता है?
उत्तर:
चुंबकीय प्रभाव।
प्रश्न 14.
विद्युत फ्यूज के कार्य में विद्युत धारा के किस प्रभाव का उपयोग होता है?
उत्तर:
विद्युत फ्यूज धारा के तापीय प्रभाव पर कार्य करता है।
प्रश्न 15.
उस मिश्रधातु का नाम बताइए जिसका उपयोग विद्युत तापन उपकरणों, जैसे विद्युत इस्त्री, के तापन तत्वों को बनाने में किया जाता है।
उत्तर:
नाइक्रोम।
प्रश्न 16.
विद्युत धारा के चुम्बकीय प्रभाव की खोज करने वाले वैज्ञानिक का नाम लिखिए।
उत्तर:
हैंस क्रिश्चियन ओर्स्टेड (एच.सी. ओर्स्टेड)।
प्रश्न 17.
हम बिजली की बर्बादी कैसे कम कर सकते हैं?
उत्तर:
सीएफएल और एलईडी का उपयोग करके बिजली की बर्बादी को कम किया जा सकता है।
प्रश्न 18.
बैटरी से क्या तात्पर्य है?
उत्तर:
जब दो या दो से अधिक सेलों को इस प्रकार जोड़ा जाता है कि एक सेल का धनात्मक टर्मिनल दूसरे सेल के ऋणात्मक टर्मिनल के संपर्क में रहता है, तो हमें सेलों की एक बैटरी प्राप्त होती है।
प्रश्न 19.
धारा के चुम्बकीय प्रभाव पर आधारित दो उपकरणों के नाम बताइए।
उत्तर:
- कंपास की सुई
- बिजली की घंटी
प्रश्न 20.
परिपथ आरेख क्या है?
उत्तर:
परिपथ आरेख का उपयोग विद्युत परिपथ को प्रतीकात्मक रूप से दर्शाने के लिए किया जाता है।
लघु उत्तरीय प्रश्न
प्रश्न 1.
विद्युत परिपथ को परिभाषित कीजिए और आरेख की सहायता से इसकी व्याख्या कीजिए।
उत्तर:
कोई भी बंद पथ जिसके अनुदिश विद्युत धारा प्रवाहित हो सकती है, विद्युत परिपथ कहलाता है। एक विद्युत परिपथ में सामान्यतः निम्नलिखित घटक होते हैं:
- विद्युत धारा का स्रोत (सेल या बैटरी).
- एक चालक तार (मान लीजिए तांबे का तार)।
- एक विद्युत उपकरण (बल्ब की तरह).
- एक स्विच/कुंजी.
प्रश्न 2.
विद्युत धारा के किन्हीं दो प्रभावों के नाम लिखिए और उन्हें परिभाषित कीजिए।
उत्तर:
a. तापीय प्रभाव: जब किसी तार से विद्युत धारा प्रवाहित होती है, तो तार गर्म हो जाता है। यह धारा के प्रवाह के प्रति तार के प्रतिरोध के कारण उत्पन्न होने वाला तापीय प्रभाव है। इस प्रभाव के कई अनुप्रयोग हैं जैसे विद्युत हीटर, प्रकाश बल्ब आदि।
b. चुंबकीय प्रभाव: जब किसी तार से विद्युत धारा प्रवाहित होती है, तो उसके चारों ओर चुंबकीय प्रभाव उत्पन्न होता है जिसका पता चुंबकीय कंपास द्वारा लगाया जाता है। उदाहरण के लिए: विद्युत घंटी, मोटर, पंखा आदि इसी प्रभाव पर आधारित हैं।
प्रश्न 3.
बल्ब और हीटर के तंतु किससे बने होते हैं?
उत्तर:
बल्ब में एक पतला तार होता है जिसे तंतु कहते हैं जो टंगस्टन से बना होता है। जब
इसमें से धारा प्रवाहित होती है, तो यह गर्म होकर चमकने लगता है। हीटर में तार की एक कुंडली होती है जिसे एलिमेंट कहते हैं जो नाइक्रोम से बनी होती है। जब इस एलिमेंट से धारा प्रवाहित होती है, तो यह लाल हो जाता है और ऊष्मा उत्सर्जित करता है।
प्रश्न 4.
स्विच क्या है?
उत्तर:
स्विच का उपयोग परिपथ को बंद और खोलने के लिए किया जाता है। जब स्विच 'चालू' होता है, तो परिपथ पूरा होता है और उसमें धारा प्रवाहित होती है। जब स्विच 'बंद' होता है, तो परिपथ टूट जाता है (हवा विद्युतरोधी होती है) और धारा का प्रवाह रुक जाता है।
प्रश्न 5.
विद्युत परिपथों में अत्यधिक धारा प्रवाहित होने के क्या कारण हैं?
उत्तर:
विद्युत परिपथों में अत्यधिक धारा प्रवाहित होने का एक कारण तारों का आपस में सीधे संपर्क होना है। ऐसा तब हो सकता है जब तारों का इन्सुलेशन टूट-फूट के कारण उतर गया हो। इससे शॉर्ट सर्किट हो सकता है। अत्यधिक धारा प्रवाहित होने का एक अन्य कारण एक ही सॉकेट से कई उपकरणों का जुड़ा होना भी हो सकता है। इससे परिपथ में ओवरलोड हो सकता है।
प्रश्न 6.
विद्युत फ्यूज का क्या उपयोग है?
उत्तर:
सभी भवनों में, सभी विद्युत परिपथों में फ्यूज लगाए जाते हैं। किसी परिपथ में सुरक्षित रूप से प्रवाहित होने वाली धारा की एक अधिकतम सीमा होती है। यदि दुर्घटनावश धारा इस सुरक्षित सीमा से अधिक हो जाती है, तो तार अत्यधिक गर्म हो सकते हैं और आग लग सकती है। यदि परिपथ में उचित फ्यूज लगा हो, तो वह पिघलकर उड़ जाएगा और परिपथ को तोड़ देगा। इस प्रकार, फ्यूज एक सुरक्षा उपकरण है जो विद्युत परिपथों को होने वाले नुकसान और संभावित आग से बचाता है।
प्रश्न 7.
हमें जलते हुए बल्ब को नंगे हाथों से क्यों नहीं छूना चाहिए?
उत्तर:
हमें मेन्स से जुड़े जलते हुए बल्ब को कभी भी नंगे हाथों से नहीं छूना चाहिए। यह बहुत गर्म हो सकता है और हमारा हाथ बुरी तरह जल सकता है। इसी तरह, हमें मेन्स, जनरेटर या इन्वर्टर से आने वाली बिजली के साथ प्रयोग नहीं करना चाहिए। इससे बिजली का झटका लग सकता है।
प्रश्न 8.
एमसीबी क्या हैं? ये कैसे काम करते हैं?
उत्तर:
एमसीबी (मिनिएचर सर्किट ब्रेकर) ज़्यादातर जगहों पर तारों से बिजली के फ्यूज की जगह ले रहे हैं। बिजली के फ्यूज में एक बड़ी व्यावहारिक समस्या है। जब भी तार फ्यूज हो जाता है, तो बिजली की आपूर्ति फिर से शुरू करने के लिए तार को बदलना पड़ता है। अक्सर, यह एक बोझिल काम साबित होता है। मिनिएचर सर्किट ब्रेकर स्वचालित रूप से सर्किट को तोड़ देते हैं। बिजली की आपूर्ति फिर से शुरू करने के लिए बस इसे चालू करना होता है। एमसीबी के कई मॉडलों में एक अंतर्निहित तंत्र होता है जिससे बिजली की आपूर्ति अपने आप फिर से शुरू हो जाती है।
प्रश्न 9.
छड़ चुम्बक और विद्युत चुम्बक में तीन अंतर लिखिए।
उत्तर:
बार चुंबक | विद्युत |
| 1. यह एक स्थायी चुम्बक है। | 1. यह एक अस्थायी चुम्बक है। |
| 2. इसकी शक्ति को बदला नहीं जा सकता। | 2. शक्ति को बदला जा सकता है। |
| 3. इसमें स्थिर ध्रुव हैं। | 3. ध्रुवों को उलटा किया जा सकता है। |
प्रश्न 10.
खुले और बंद परिपथ में अंतर बताइए।
उत्तर:
बंद परिपथ: वह विद्युत पथ जो किसी सेल या बैटरी के धनात्मक टर्मिनल से शुरू होकर बिना किसी रुकावट के उसके ऋणात्मक टर्मिनल पर समाप्त होता है, बंद विद्युत परिपथ कहलाता है। इस परिपथ में धारा प्रवाहित होती है और स्विच 'ऑन' स्थिति में होता है।
खुला परिपथ: वह विद्युत पथ जो किसी सेल या बैटरी के धनात्मक टर्मिनल से शुरू होता है लेकिन किसी बिंदु पर टूट जाता है, खुला विद्युत परिपथ कहलाता है। ऐसे परिपथ से धारा प्रवाहित नहीं होती है और स्विच 'ऑफ' स्थिति में रहता है।
प्रश्न 11.
फ्यूज तार किस पदार्थ से बना होता है? क्यों?
उत्तर:
फ्यूज तार आमतौर पर टिन-प्लेटेड तांबे के तार से बनाया जाता है। टिन-प्लेटेड तांबे के तार का गलनांक कम होता है, जिसके कारण परिपथ में अत्यधिक धारा प्रवाह के कारण उत्पन्न ताप से यह आसानी से पिघल सकता है।
प्रश्न 12.
तापदीप्त बल्बों की तुलना में सीएफएल को क्यों प्राथमिकता दी जाती है?
उत्तर:
तापदीप्त बल्ब का उपयोग प्रकाश के लिए किया जाता है, लेकिन यह ऊष्मा भी देता है। यह वांछनीय नहीं है। इससे बिजली की बर्बादी होती है। बल्बों के स्थान पर कॉम्पैक्ट फ्लोरोसेंट लाइट (सीएफएल) का उपयोग करके इस बर्बादी को कम किया जा सकता है। सीएफएल का उपयोग बिजली की बर्बादी को कम करने के लिए भी किया जाता है। इन्हें साधारण बल्ब होल्डर में लगाया जा सकता है।
दीर्घ उत्तरीय प्रश्न
प्रश्न 1.
एक चित्र की सहायता से विद्युत घंटी की संरचना और कार्यविधि को समझाइए।
उत्तर:
विद्युत घंटी कच्चे लोहे की दो छड़ों से बनी होती है। लोहे की छड़ों के चारों ओर कुंडली लपेटी होती है। कुंडलियों के समानांतर एक धातु की पट्टी रखी जाती है। धातु की पट्टी के एक सिरे पर हथौड़ा लगा होता है। पट्टी का दूसरा सिरा परिपथ से जुड़ा होता है। एक घंटा ऐसी स्थिति में रखा जाता है ताकि हथौड़े से उस पर प्रहार किया जा सके। जब परिपथ में धारा प्रवाहित होती है, तो कच्चे लोहे की छड़ें विद्युत चुंबक बन जाती हैं और धातु की पट्टी को अपनी ओर आकर्षित करती हैं। इस कारण धातु का हथौड़ा घंटे पर प्रहार करता है। जैसे ही धातु की पट्टी विद्युत चुंबक की ओर खींची जाती है, वह उस संपर्क पेंच से अलग हो जाती है जिसने उसे परिपथ से जोड़ा है और परिपथ टूट जाता है। एक स्प्रिंग धातु की पट्टी को वापस खींच लेती है क्योंकि विद्युत चुंबक में कोई चुंबकत्व नहीं बचा होता है
प्रश्न 2.
विद्युत चुम्बक की परिभाषा दीजिए। विद्युत चुम्बकों के विभिन्न उपयोग बताइए।
उत्तर:
चुंबकीय पदार्थ (जैसे लोहा) से बना एक क्रोड, जो तार की एक कुंडली से घिरा होता है, विद्युत धारा प्रवाहित होने पर चुंबक की तरह व्यवहार करता है। जब विद्युत धारा बंद कर दी जाती है, तो कुंडली सामान्यतः अपना चुंबकत्व खो देती है। ऐसी कुंडलियों को विद्युत चुम्बक कहते हैं। विद्युत धारा के चुंबकीय प्रभाव का उपयोग शक्तिशाली विद्युत चुम्बकों के निर्माण में किया गया है। अधिक फेरों की संख्या अधिक शक्तिशाली चुंबक बनाती है।
विद्युत चुम्बकों का उपयोग:
विद्युत चुम्बकों का उपयोग टेलीफोन, टेलीग्राफ, विद्युत मोटर, विद्युत घंटियाँ, जनरेटर आदि में किया जाता है।
- क्रेनों में शक्तिशाली विद्युत चुम्बकों का उपयोग किया जाता है।
- बुलेट ट्रेनें विद्युत-चुम्बकत्व के सिद्धांत का उपयोग करती हैं।
- ऑडियो और वीडियो टेप चुंबकत्व के सिद्धांत का उपयोग करते हैं।
- विद्युत चुम्बकों का सबसे लोकप्रिय उपयोग विद्युत मोटरों में होता है।
प्रश्न 3.
परिभाषित करें: a. अतिभारण, और b. धारा का तापीय प्रभाव।
उत्तर:
a. अतिभारण: किसी परिपथ में प्रयुक्त सभी विद्युत उपकरणों और तारों की एक निश्चित रेटिंग होती है। यदि परिपथ से जुड़े उपकरण निर्धारित रेटिंग से अधिक धारा खींचते हैं, तो इसे अतिभारण कहते हैं।
b. तापीय प्रभाव: जब किसी तार में धारा प्रवाहित की जाती है, तो धारा धनात्मक टर्मिनल से ऋणात्मक टर्मिनल की ओर प्रवाहित होने लगती है। यह धारा ऊष्मा ऊर्जा उत्पन्न करती है। इसे धारा का तापीय प्रभाव कहते हैं।
प्रश्न 4.
विद्युत चुंबक और स्थायी चुंबक में क्या अंतर है?
उत्तर:
विद्युत | स्थायी चुंबक |
| 1. जब इसमें से धारा प्रवाहित की जाती है तो चुंबकीय गुण प्रदर्शित होते हैं। | 1. चुम्बकीय गुण तब भी मौजूद रहते हैं जब कोई धारा प्रवाहित नहीं होती। |
| 2. धारा के प्रवाह की मात्रा के आधार पर शक्ति को समायोजित किया जाता है। | 2. इसकी मजबूती इसके निर्माण में प्रयुक्त सामग्री की प्रकृति पर निर्भर करती है। |
| 3. चुम्बकीय गुणों का हटना अस्थायी है। | 3. एक बार चुंबकीय गुण नष्ट हो जाने पर यह बेकार हो जाता है। |
| 4. यह आमतौर पर नरम सामग्री से बना होता है। | 4. यह आमतौर पर कठोर सामग्रियों से बना होता है। |
| 5. इस प्रकार के चुम्बक के ध्रुवों को धारा के प्रवाह के साथ परिवर्तित किया जा सकता है। | 5. इस प्रकार के चुम्बक के ध्रुवों को बदला नहीं जा सकता तथा वे स्थिर रहते हैं। |
प्रश्न 5.
इलेक्ट्रिक रूम हीटर या इलेक्ट्रिक आयरन कैसे काम करते हैं?
उत्तर:
जब विद्युत धारा प्रवाहित होती है तो तार गर्म हो जाते हैं। इलेक्ट्रिक रूम हीटर या इमर्शन हीटर, गीजर, इलेक्ट्रिक केतली, हेयर ड्रायर आदि में तार की एक कुंडली होती है। तार की इस कुंडली को एलिमेंट कहते हैं। जब इन उपकरणों को विद्युत आपूर्ति से जोड़कर चालू किया जाता है, तो इनके एलिमेंट लाल हो जाते हैं और ऊष्मा छोड़ते हैं। ये उपकरण धारा के तापीय प्रभाव पर काम करते हैं, अर्थात, धातु मिश्रधातु द्वारा धारा के प्रवाह के प्रति लगाया गया प्रतिरोध, जिससे तापीय प्रभाव उत्पन्न होता है।
